Как изготавливают щебень

Без щебня не может обойтись ни одна стройплощадка. Он нужен для возведения гидротехнических сооружений, строительства железных или автомобильных дорог, изготовления железобетонных изделий и получения бетонов. По востребованности этот материал сопоставим с песком или цементом. При этом его не добывают в готовом виде, а чаще всего производят в заводских условиях.

Технология изготовления щебня

В общем виде производство щебня состоит из трех этапов: добычи, дробления и сортировки по фракциям. Добыча заключается в разработке горных пород. Для этого сначала их поверхность очищают от растительности и грунта. Затем в скальной породе бурят скважины (шурпы) в определенном порядке глубиной до 20 м. В них закладывают взрывчатое вещество. Подрыв совершают для первичного измельчения горной породы.

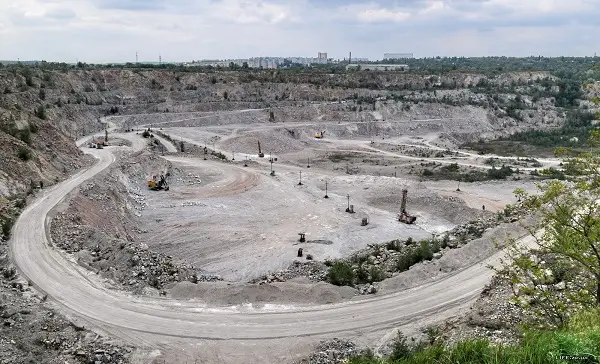

Добыча щебня
Добыча щебня

Затем полученный материал помощью специальных большегрузных самосвалов доставляют на дробильно-сортировочные предприятия (на отечественных карьерах для этой цели часто используют БелАЗы). Здесь проходит завершающий процесс. Для этого исходное сырье с помощью питателей подают к дробильным машинам. Они осуществляют измельчение камня до приемлемых размеров. Далее щебень проходит через грохоты, разделяющие его на фракции. После этого готовую продукцию поставляют конечным потребителям.

Большая часть всего производимого в России щебня идет на строительство дорог – порядка 50 %. Еще 20 % расходуется на изготовление железобетонных изделий. Оставшаяся часть идет на приготовление товарного бетона.

Особенности и виды питателей

Машины этого вида могут быть вибрационными, дисковыми, пластинчатыми, барабанными, винтовыми или ленточными. Все они предназначены для равномерной подачи насыпных грузов. Для работы с щебнем чаще всего используют пластинчатые или вибрационные питатели.

  • Пластинчатые представляют собой шарнирно соединенные элементы в виде пластин, перемещающиеся по замкнутому контуру с помощью электродвигателей. Такие машины помещают под загрузочными бункерами, в которые из самосвалов высыпается горная порода, доставленная с карьеров. На следующем этапе она равномерно подается в приемник дробилки.

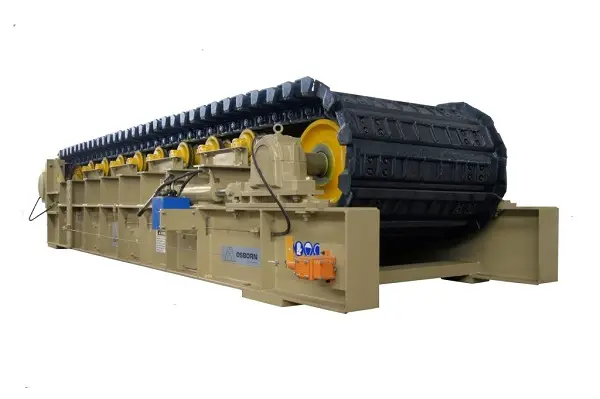

Пластинчатый питатель для щебня
Пластинчатый питатель для щебня
  • Питатели вибрационного типа работают по другому принципу. Их главным элементом являются электромагнитные вибраторы. Они подают импульсы на лотки, которые перемещают сырье с помощью возвратно-поступательных движений. В результате крупные обломки горной породы скользят к приемнику дробилки.

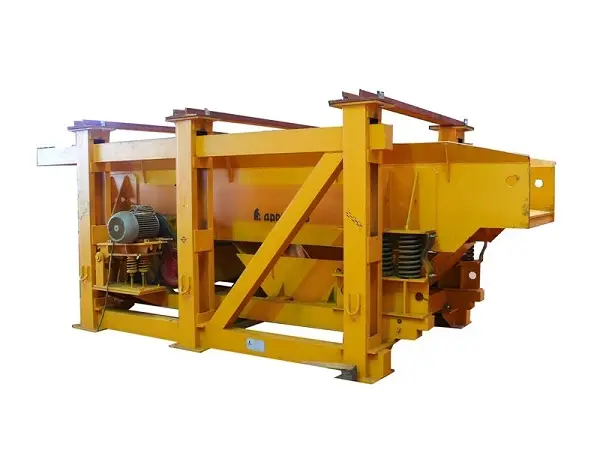

Вибрационный питатель для щебня
Вибрационный питатель для щебня

Особенности и виды дробилок

При производстве щебня используют дробилки разной конструкции. Можно выделить несколько наиболее часто используемых:

  • Валковые установки измельчают камень в результате его раздавливания. Основой их конструкции являются два горизонтальных вала, расположенных параллельно. Они вращаются в противоположных направлениях. Подаваемый питателями материал проходит между валами и раздавливается на несколько частей. Рабочая поверхность валов может быть рифленой, гладкой или зубчатой. Последняя особенно эффективна для дробления крупных кусков породы.

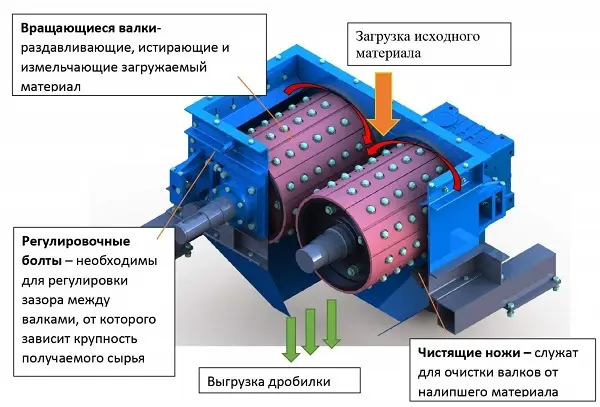

Валковая дробилка для изготовления щебня
Валковая дробилка для изготовления щебня
  • Конусные машины тоже работают по принципу раздавливания. Основным рабочим элементом таких дробилок является жестко закрепленный на валу конус. Его нижняя часть помещена в эксцентриковый стакан, который приводит во вращение электродвигатель. Подвижный конус устанавливают в неподвижной конической чаше. При включении он совершает сложные вращательные движения, в результате которых подвижная и неподвижная части периодически сближаются и удаляются, раздавливая попавшую между ними породу. Такие механизмы производительны, но отличаются большим весом и сложностью обслуживания.

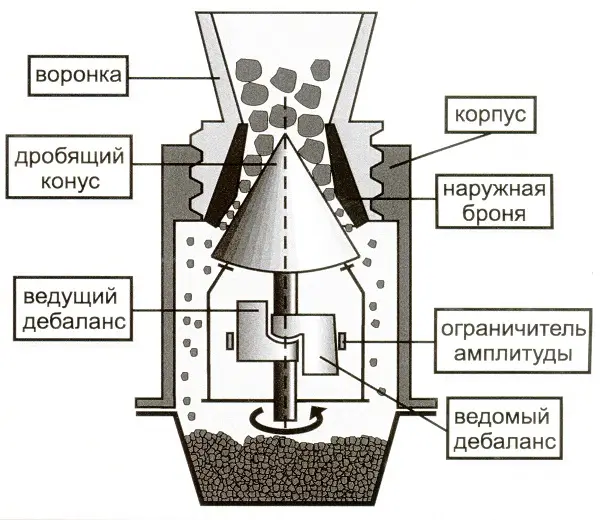

Конусная дробилка для изготовления щебня
Конусная дробилка для изготовления щебня
  • Еще одним видом механизмов, работающих по принципу раздавливания, являются щековые дробилки. В этом случае камень дробится между двумя рифлеными плитами. При этом подвижными могут быть обе или одна из них. Дробление горной породы выполняется во время сближения щек. Такие устройства считаются простыми и удобными в обслуживании, но выдают неравномерный по размерам продукт, характеризуются быстрым износом и склонны к забиванию породой рабочего пространства.

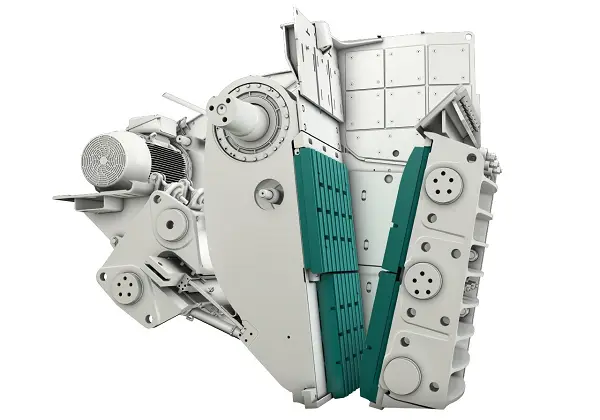

Щековая дробилка для изготовления щебня
Щековая дробилка для изготовления щебня
  • Роторные механизмы измельчают камни в результате ударного воздействия на них. В данном случае на вращающийся ротор крепятся сменные била, а корпус устройства футеруется изнутри прочными плитами. Во время работы дробилки загруженные камни многократно сталкиваются с билами, отбойными плитами и друг с другом. В результате этого процесса они раскалываются на более мелкие части. Установки этого типа отличаются высокой производительностью, но не позволяют регулировать размер щебня. Чаще всего их используют для измельчения мягких материалов.

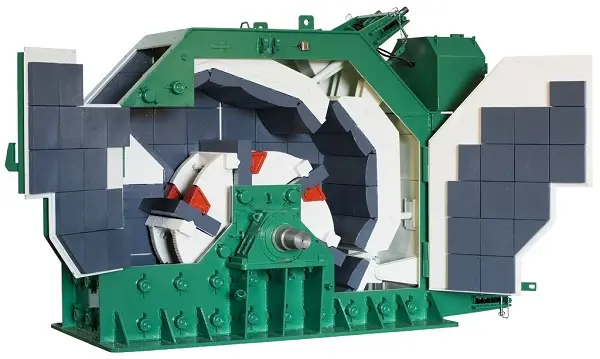

Роторная дробилка для изготовления щебня
Роторная дробилка для изготовления щебня
  • Молотковые механизмы тоже дробят породу в результате ударного воздействия. Они работают по тому же принципу, что и роторные дробилки. Отличие состоит в том, что молотки на роторе крепятся с помощью шарниров. Такие устройства подходят для дробления хрупких материалов (например, известняка). Они удобны и компактны, но молотки быстро изнашиваются.
  • Еще одним механизмом ударного действия являются центробежные дробилки. Они вращаются с высокой скоростью и направляют загруженный камень в отражательную плиту. В результате соударений порода раскалывается на несколько частей. Дробилки этого типа применяют для работы с некрупными кусками породы с максимальным размером до 100 мм.

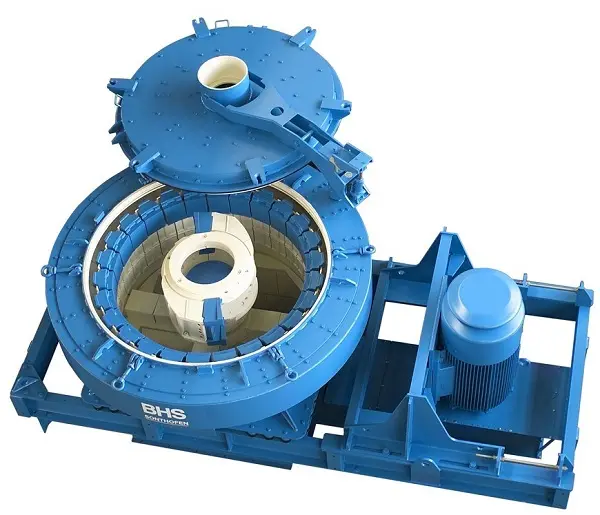

Центробежная дробилка для изготовления щебня
Центробежная дробилка для изготовления щебня

Дробление является основной операцией для изготовления щебня. При этом получение камня нужной фракции может выполняться в два или четыре этапа.

Самым прочным видом щебня считается гранитный. Он выдерживает давление до 1600 кгс/см2. Наименьший аналогичный показатель у материала, получаемого из известняка. Он составляет 300–600 кгс/см2.

Особенности сортировки

Сортировка является заключительной стадией изготовления щебня. Она подразумевает его разделение на фракции. Для этой цели размельченную породу пропускают через стационарные или подвесные грохоты. Принцип их работы достаточно прост: щебень поочередно попадает на несколько вибрирующих сит с разным размером ячейки. В результате каждое из них отделяет материал нужной фракции. После этого полученный щебень считается готовым к использованию.

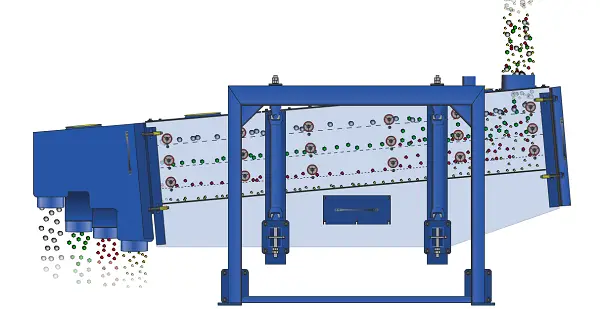

Грохот для изготовления щебня
Грохот для изготовления щебня

Таковы основные этапы изготовления этого популярного строительного материала. Для получения качественного щебня каждый из них нуждается в контроле и тщательном подборе необходимого оборудования.
